2 应用范围
锻造作为机械制造中常用的成形方法，是利用锻压机械对金属坯料施加压力，使其产生塑性变形，具有一定机械性能、形状和尺寸。按其成形方法，锻造可分为自由锻、模锻、冷镦、径向锻造、挤压、成形轧制、辊锻、辗扩等。其中坯料在压力下产生的变形基本不受外部限制的称自由锻；使用其他锻造方法的坯料变形都受到模具的限制，统称为闭模式锻造。
锻件制造业，特别是大型锻件制造业，如核电、超临界和联合循环发电、海上平台、高速列车、航空航天、低速曲轴等锻件制造，技术含量高，是国家独立建设的命脉行业，也是关系到国家安全和国家经济命脉的不可或缺的战略性行业。
锻造件是装备制造行业的基础，在航空、船舶、工程机械、电力设备、高速列车等均大量使用，应用领域广泛。在机械装备中，锻造件占整机重量的比例很高，内燃机占80.00%、拖拉机占50.00%-80.00%、液压件、泵类机械占50.00%-60.00%；汽车中的关键部件几乎全部由锻造件构成；飞机85.00%左右的构件是锻造件；冶金、矿山、电站等重大设备都依赖于大型锻造件，因此锻件的质量直接影响着整机的质量和性能。
受益于国内工业化进程的快速推进，国内锻造行业产量自2006年以来快速增长。国内锻造企业锻件总产量从2006年的384万吨增长至2011年的1067万吨，年均增幅达35.57%，其中，模锻件产量从2006年的280万吨增长至2011年的669万吨，年均增幅27.79%；自由锻件产量从2006年的97万吨增长至2011年的399万吨，年均增幅62.23%。
应用领域
自由锻造是靠人工操作来控制锻件的形状和尺寸的，所以锻件精度低，加工余量大，劳动强度大，生产率也不高，因此它主要应用于单件、小批量生产。
5 锻造分类
自由锻造分手工自由锻和机器自由锻。
手工自由锻生产效率低，劳动强度大，仅用于修配或简单、小型、小批锻件的生产。
在现代工业生产中，机器自由锻已成为锻造生产的主要方法，在重型机械制造中，它具有特别重要的作用。
6 主要设备
自由锻造的设备分为锻锤和液压机两大类。生产中使用的锻锤有空气锤和蒸汽-空气锤。液压机是以液体产生的静压力使坯料变形的，是生产大型锻件的唯一方式。
7 基本工序
自由锻造的基本工序包括镦粗、拔长、冲孔、切割、弯曲、扭转、错移及锻接等。
【拔长】也称延伸，它是使坯料横断面积减小、长度增加的锻造工序。拔长常用于锻造杆、轴类零件。拔长的方法主要有两种：
1、在平砧上拔长。
2、在芯棒上拔长。锻造时，先芯棒插入冲好孔的坯料中，然后当作实心坯料进行拔长。拔长时，一般不是一次拔成，先将坯料拔成六角形，锻到所需长度后，再倒角滚圆，取出芯棒。为便于取出芯棒，芯棒 的工作部分应有1：100 左右的斜度。这种拔长方法可使空心坯料的长度增加， 壁厚减小， 而内径不变，常用于锻造套筒类长空心锻件。 镦粗
【镦粗】是 使毛坯高度减小，横断面积增大的锻造工序。 镦粗工序主要用于锻造齿轮坯、圆饼类锻件。镦粗工序可以有效地改善坯料组织，减小力学性能的异向性。 镦粗与拔长的反复进行，可以改善高合金工具钢中碳化物的形态和分布状态。
镦粗主要有以下三种形式：
1、 完全镦粗。完全镦粗是将坯料竖直放在砧面上， 在上砧的锤击下， 使坯料产生高度减小，横截面积增大的塑性变形。
2、 端部镦粗。将坯料加热后，一端放在漏盘或胎模内，限制这一部分的塑性变形，然后锤击坯料的另一端， 使之镦粗成形。用漏盘的镦粗方法， 多用于小批量生产；胎模镦粗的方法， 多用于大批量生产。在单件生产条件下，可将需要镦粗的部分局部加热，或者全部加热后将不需要镦粗的部分在水中激冷，然后进行镦粗。
3、 中间镦粗。这种方法用于锻造中间断面大，两端断面小的锻件，例如双面都有凸台的齿轮坯就采用此法锻造。坯料镦粗前，需先将坯料两端拔细，然后使坯料直立在两个漏盘中间进行锤击，使坯料中间部分镦粗。
为了防止镦粗时坯料弯曲，坯料高度h与直径d之比h/d ≤ 2.5 。 冲孔
【冲孔】是在坯料 上冲出透孔或不透孔的锻造工序。 冲孔的方法主要有以下两种：
1、双面冲孔法。用冲头在坯料上冲至2/3～3/4深度时，取出冲头，翻转坯料，再用冲头从反面对准位置，冲出孔来。
2、单面冲孔法。厚度小的坯料可采用单面冲孔法。冲孔时，坯料置于垫环上，一略带锥度的冲头大端对准冲孔位置，用锤击方法打入坯料，直至孔穿透为止。 弯曲

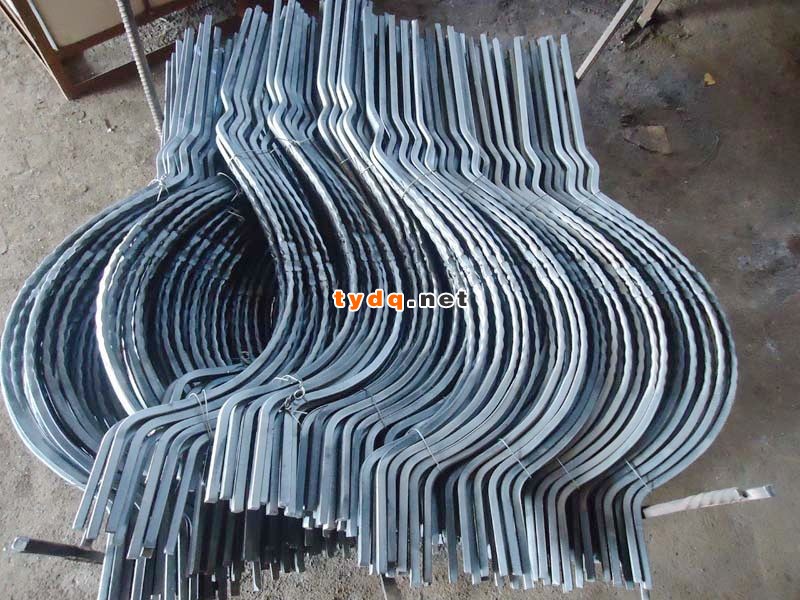

【弯曲】采用 一定的工模具将坯料弯成所规定的外形的锻造工序，称为弯曲。
常用的弯曲方法有以下两种：
1、 锻锤压紧弯曲法。 坯料的一端被上、下砧压紧，用大锤打击或用吊车拉另一端，使其弯曲成形。
2、模弯曲法。在垫模中弯曲能得到形状和尺寸较准确的小型锻件。 切割
【切割】是指将坯料分成几部分或部分地割开，或从坯料的外部割掉一部分，或从内部割出一部分的锻造工序。 错移
【错移】是指将坯料的一部分相对另一部分平行错开一段距离，但仍保持轴心平行的的锻造工序，常用于锻造曲轴零件。错移时，先对坯料进局部切割，然后在切口两侧分别施加大小相等、方法相反且垂直于轴线的冲击力或压力，使坯料实现错移。 锻接

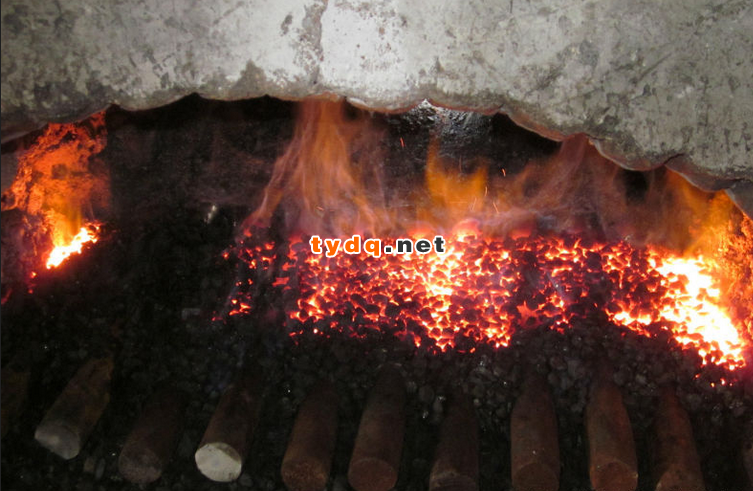

【锻接】是将坯料在炉内加热至高温后，用锤快击，使两者在固态结合的锻造工序。锻接的方法有搭接、对接、咬接等。锻接后的接缝强度可达被连接材料强度的70%～80%。 扭转
【扭转】是将毛料的一部分相对于另一部分绕其轴线旋转一定角度的锻造工序。 该工序多用于锻造多拐曲轴和校正某些锻件。小型坯料扭转角度不大时，可用锤击方法。
更多产品信息请关注铁艺大全网：www.tydq.net，转载请注明出处。
