为什么要调整光路？
激光切割机自身采用的是飞行式光路系统，在长期的工作时，光路会发生稍微的偏差，会对切割效果有很大的影响。所以，定时的检查光路以及调整是非常必要的工作。调整激光切割机光路之前，我们要对其中激光管、反射镜架以及聚焦镜要有足够的认识，下面我们先来给大家介绍一下。

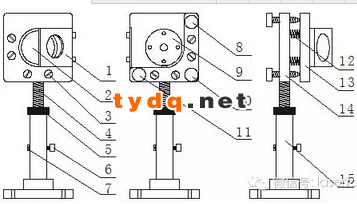

1>.反射镜架A
1.光靶放置架 2.反射镜 3.拉簧锁紧螺丝 4.调节螺杆 5.调节螺母 6.锁紧螺丝 7.锁紧螺丝 8.调节螺丝 9.反射镜锁紧片 10.调节螺丝 11.调节螺丝 12.拉簧 13.反射镜安装板 14.支撑板 15.底座
2>.反射镜架B (其安装底板与A镜架不同外其余相同)。
1.安装底板(可左右移动) 2.锁紧螺丝
3>.反射镜架C
1.反射镜调整板 2.反射镜 3.锁紧螺丝 4.调节螺丝 5.反射镜调整板 6.反射镜压紧板 7.调节螺丝 8.锁紧螺丝 9.调节螺丝

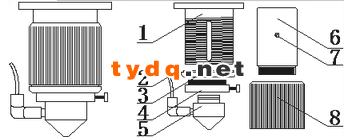

4>.聚焦镜
1.聚焦镜内筒 2.进气管 3.限位螺圈 4.气嘴过渡套 5.气嘴 6.镜筒 7.限位螺丝 8.调节套筒
了解了各个部件的名称，下面我们就来教大家调整激光切割机光路的方法：
(一)
(1)第一道光的调整，用美纹纸贴在反射镜A的调光靶孔上，手动点动出光(注此时功率不要用太大)，微调反射镜A的底座及激光管支架，使光打在靶孔中心，注意光不能被挡。
(2)第二道光的调整，将反射镜B移至远程，用张硬纸板由近至远出光，把光导进十字光靶里，因为远程光在靶里边则近端一定在靶里边，接着把近端和远程光斑调为一致，即近端怎偏，远程也跟着怎么偏，使十字架在近端和远程光斑中都处在同一个位置即近是(远是)说明光路与Y轴导轨平行。
(3)第三道光的调整(注：十字架将光斑左右对分)，将反射镜C移至远程，把光导进光靶，在进端与远程各打靶一次，对比十字架的位置调成跟近端光斑中十字架的位置一样，这时表明光束与X轴平行。此时光路偏里或外，则需将镜架B上的M1、M2、M3同松或紧，直至左右对分。
(4)第四道光的调整,用一块美纹纸粘在出光口上，使出光孔在胶纸上留下一个圆形痕迹，点动出光，取下胶纸观察小孔位置，视情况调节镜架C上的M1、M2、M3直至光斑圆且正为止。
(二) 焦距的测量方法：用我们激光切割机厂家配的焦距尺，将喷嘴上下升降放在焦距尺的数字5上面，此时的光是最亮最强的，然后紧锁螺丝。
(三) 以四方块所示
(1)切割面往左偏，激光头太低或垂直光反射镜太高，如图标向D面斜，说明光偏低，二种解决方法：1、放低垂直光反射镜C，将M1、M2、M3同时逆时针转;2、升高激光管(顺时针)
(2)切割面往右偏，激光头太高或垂直光反射镜C太低，如图标向B面斜，说明光偏高，二种解决方法：1、抬高垂直光反射镜C，将M1、M2、M3同时顺时针转;2、降低激光管(逆时针)
(3)切割面偏里，激光进垂直光反射镜偏外或反射镜座B偏外，如图标向A面斜，说明光路偏外，二种解决方法：1、调进反射镜座B，2、将反射镜B上的M1、M2、M3同时调进(顺时针)
(4)切割面偏外，激光进垂直光射镜偏里或反射镜座B偏里，如图标向C面斜，说明光路偏里，二种解决方法：1、调出反射镜座B，2、将反射镜B上的M1、M2、M3同时调出(逆时针)。
以上就是给大家整理的关于激光切割机调整光路的教程。
