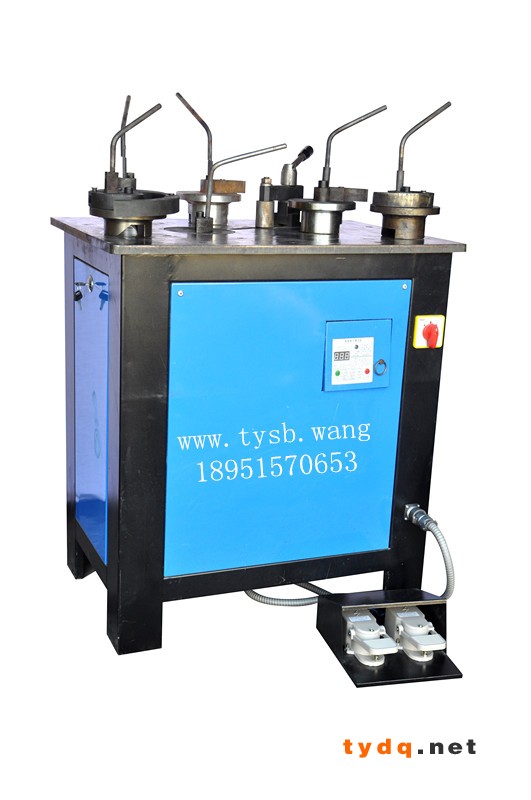

tyzy—DW16F电动弯花机 | ||
产品描述 | 我们把tyzy-DW16F型弯花机称为全能型，是因为DW16E型弯花机只能卷螺旋线和弯C、S、P三种基本花型，而新开发研制的DW16F型弯花机则几乎完全实现了原手动弯花机的所有功能（只扭麻花除外）并使其电动化和时间数控化。大家知道铁艺制品的基本单元就是C、S、P、E 四种基本花型和5个几何形态（圆O）、（角/\）、（曲线∩～）、（螺旋线）和（麻花）组成的。而全能型弯花机可弯折成型C、S、P、E四种基本花和圆、弧、角、螺旋线四种几何形态。它的出现将使铁艺制作出现一个飞跃式的革命。该机是以DH-DW16E型电动弯花机为机体，通过电动弯花机主轴传递动力，配置弯圆弧机构、折角机构和弯小圆弹簧机构，构成DH-DW16F全能型电动弯花机。该全能型弯花机除具有E型电动弯花机的全部功能特点外，又通过三个机构，增加了弯弧弯圆、捋直、折角、批量弯小圆的功能。 | |
额外机构 | 1. 弯圆弧机构 该机构安装在电动弯花机台面上，通过电动弯花机主轴传递动力，完成圆钢、方钢、扁铁弯 圆、弧、捋直的工作过程。该机构的两上主动轴由上半伦、下半轮、中间垫片组成，通过变换 组合他们的组合位置，可以得到十五种不同的组合尺寸，即可完成50*10mm以下的各种扁铁 ，16*16mm以下的各种方钢，直径16以下的各种圆钢的弯曲加工工作。该机构通过控制被动 滚轮的压入尺寸大小，可完成不同弧度产品零件的生产加工。该机构完全使用电动弯花机的电 器控制系统控制，操作简便，效率高，适用性能好。 2. 弯小圆（弹簧）机构 该机构安装在电动弯花机上，通过弯花机主轴传递动力，完成方钢、圆钢弯弹簧，剖开得到尺 寸一致的批量小圆圈。其操作方法是，将被加工材料装卡在本机构的卡料槽内，开动机器使被 加工材料缠绕在轴套的外圆上，形成弹簧，将弹簧切开，断口焊接后磨平继承为所需要的圆形 产品。本机构生产的产品由于以轴套外圆定位。所以弯成的园尺寸准确，开头规范，一致性好。 3.折角机构 该机构安装在电动弯花机台面上，通过电动弯花机主轴传递动力，来弯成扁铁、圆钢、方钢折 角的工艺过程。本机构加工能力大，可以一次完成最大16*16mm的方钢、直径16mm的圆钢、 50*8mm的扁铁折角的生产加工。本机构的折角角度范围是60度-179度角，是通过电动烷化 剂的时间计时器控制折角机具的行程来完成的，如果生产小于60度角的产品，您可以更换折角 模具，同样可以满足生产的要求，也就是说，本机构可以完成产品所需要的各种大小不同的角 度的折角工作，本机构的操作时，可利用弯花机自动停机复位控制，使凸轮的停止在一个统一 的位置上，再用计时器控制工作时间，使产品零件所折成的角度完全相同，一致性好，即可靠 原弯花机时间控制达到批量生产，本机构具有省工、省力、操作简单、方便、效率高的特点。 | |
加工能力 (最大加工规格) | 扁铁 | ≤10mmX50mm |
圆钢 | ≤￠16mm | |
方钢 | ≤16mmX16mm | |
主轴转数 | 11 r/min | |
电机性能 | 功率:2.2 KW (class 6) 电压: 380V 频率: 50HZ | |
主要特点 | 1、本机自动控制弯花定时、定位，确保加工产品的同一性，减少了工作时间和劳动强度。 | |
